UPP - Strukturogram

up:: UPP / CZU_1_ALG x:: 🎨

Resource

• C5, příklady.pdf

---

Teorie

Plošný

Vývojový

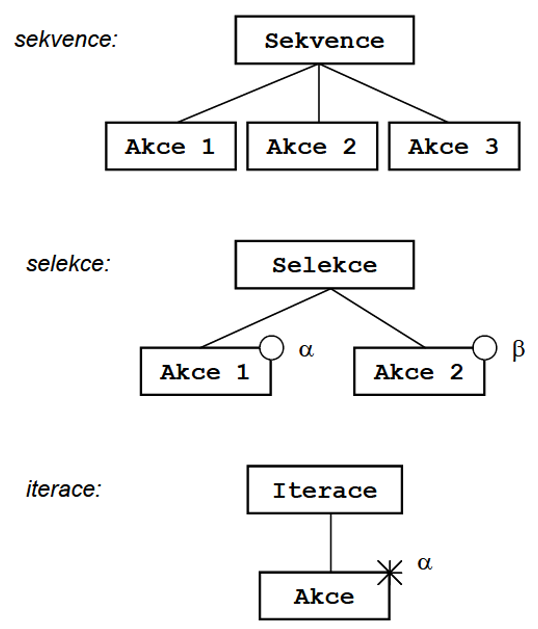

Stromečkový

Syntax	Example

• ! každý blok má název

Příklady

C: Zbytek

Algoritmicky realizujte příkaz MOD A,B , kde MOD bude obsahovat zbytek po celočíselném dělení čísla A číslem B. A a B jsou celá kladná čísla načtená ze vstupu.

Plošný	Vývojový	Stromečkový

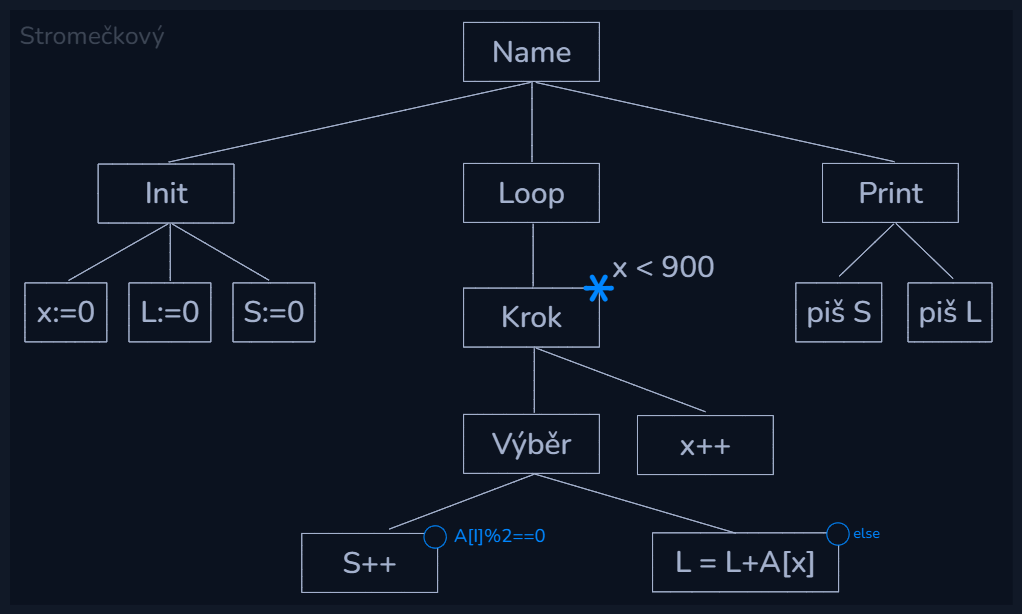

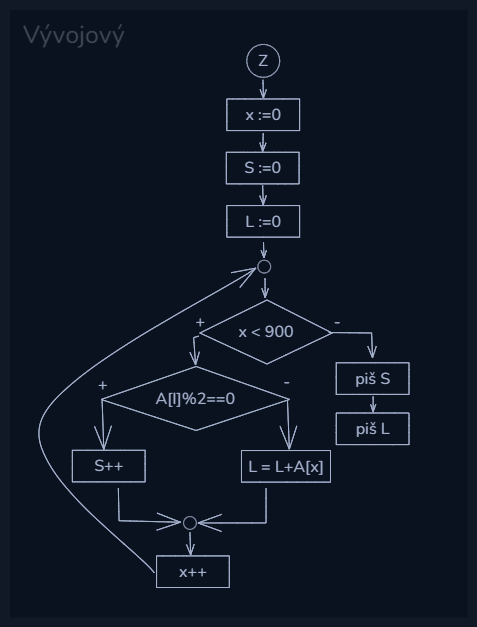

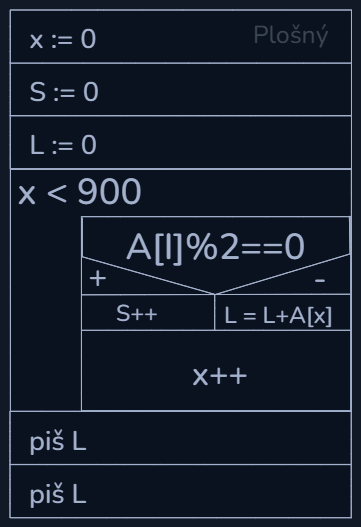

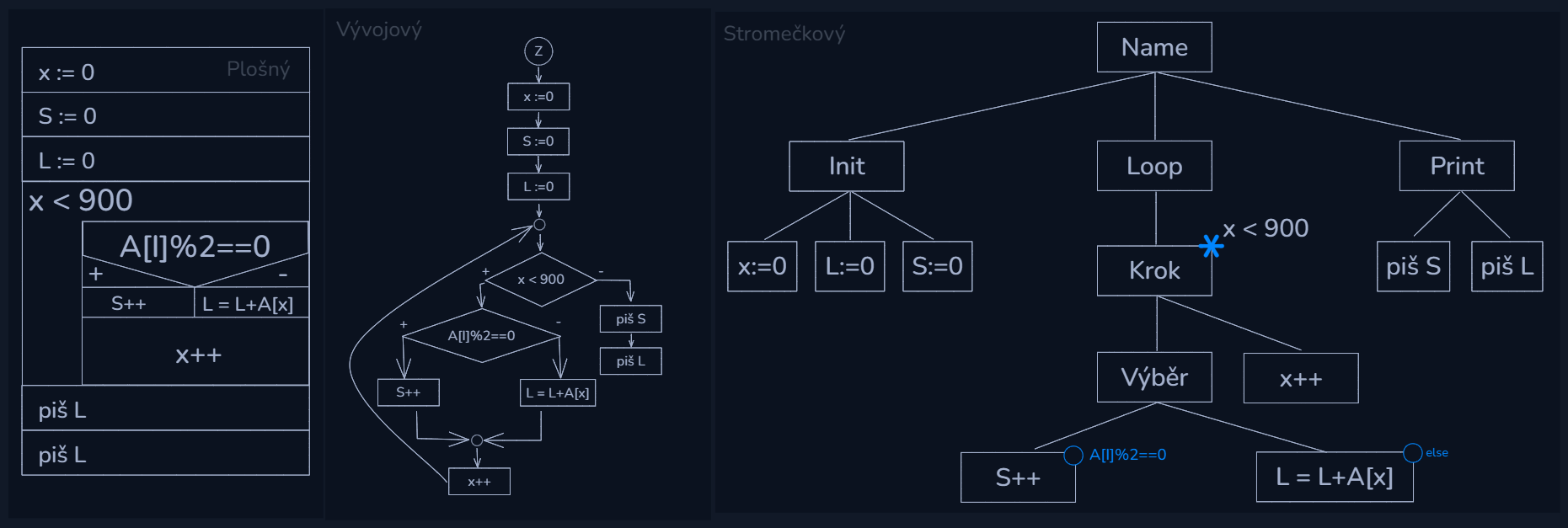

počet lichých a součet sudých

V paměti je uloženo pole A obsahující 900 celých kladných čísel. Navrhněte algoritmus, který zjistí počet lichých a součet sudých čísel v poli A.

1 → -1

Pole A, které obsahuje pouze kladná a záporná čísla a je ukončeno nulou. Vytvoř pole B z pole A, kde nahradíš kladná čísla 1 a záporná -1 a na konec přidáš 0

Mocnina

Old

Min-Max

---

Nezapomenout

• Plošný
  • zkontrolovat než jdeš na další
• Vývojový
  • Nezapomenout na Z a K
  • Pouze jedna čára, používat ○-kolečka
• Stromečkový
  • každý blok má název (i podmínky)
• ( All )
  • nezapomenout Print & x++
  • 100 čísel ⇒ x=0, x<100 x++

-

Alg old

• Strukturogram > UML

  • strukturované → lépe se přepisuje do kodu

Code convert

2D Počet lichých a součet sudých čísel v matici
